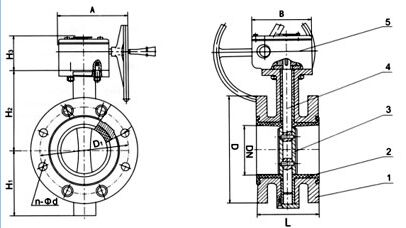

　　启闭扭矩小是氟塑料衬里蝶阀的一大特点。在国外很多产品的说明书上，都将阀门扭矩作为一项技术参数列入其中。在我国一些知名品牌的阀门样本上，也将本公司设计制造的阀门启闭扭矩列入，方便用户选用。一些开启灵活，扭矩小的阀门深受用户欢迎。

　　蝶阀扭矩可由下列公式近似计算得出：

　　MD=MM+MC+MT

　　式中：MD—蝶阀阀轴扭矩，N?Mm；MM—密封面间摩擦力矩，Nmm

　　蝶阀扭矩

　　qM—密封面必须比压，MPa；R—蝶板半径，mm；bM—密封面接触宽度，mm；fM—密封面间摩擦系数；h—阀轴与蝶板中心的偏心距，(中线式为0)，mm；Mc—阀轴轴承摩擦力矩，N?mm

　　MC=QCfCdF/2

　　QC—作用在阀轴轴承上的载荷，N?mm；fC—轴承摩擦系数；dF—阀轴直径，mm；MT—密封填料的摩擦力矩，N?mm

　　MT=QT?dF/2

　　MT—阀轴与填料的摩擦力，N；QT=φdFbT；φ—系数；bT—填料深度，mm；p—计算压力，MPa

　　蝶阀的扭矩也可采用扭矩试验机直接测得。将计算值与测量值比较，验证产品的性能。

　　值得说明的是，受加工工艺及材质选用等因素的影响，阀轴实际扭矩与计算扭矩公称尺寸小于DN300时略有差别，公称尺寸大于等于DN300时扭矩差别较大。表6所列数据系国内外生产商的典型个案，只限于DN65～DN300之内，供设计制造

　　氟塑料衬里层的质量要求

　　氟塑料衬里阀门的表面应当光滑平整、无气孔、裂纹、夹渣等缺陷。法兰的翻边处及其他转角处应色泽均匀，无泛白现象。并符合GB/T23711.1-2009和GB/T23711.6-2009的规定。氟塑料是高分子材料，有数据表明，氟塑料密度越大渗透系数越小，它们之间有线性关系。氟塑料衬里层的密度应≥2.16g/cm3，且不允许有杂质存在。

　　氟塑料的防腐蚀性能，必须达到标准的规定。如不能确定氟塑料的防腐蚀性能，必须按GB/T1763的规定做试验确认。特别是在更换新牌号氟塑料时要作试验。用于食品、医药、卫生级阀门的衬里材料，还应无毒、无菌、无杂质清洁卫生的材料，符合GB/T17219的规定。

　　氟塑料与基体的结合强度，是衡量衬里质量好坏的标准之一。氟塑料衬里层应与基体贴合，法兰面的衬里层应衬满密封面，并且有扣紧基体的设计结构，衬里层在负压0.08MPa条件下，氟塑料衬里层不出现凸起现象。

　　制造工艺

　　氟塑料衬里前的表面处理

　　阀门衬里前，应将受衬面毛刺、油污清除干净、修磨平整，尽可能使受衬面达到GB8923中规定的St2级，还可以采用机械加工的方法，将受衬面加工出T形槽和螺纹沟槽，增加衬里层与基体的结合强度，防止衬里层脱壳。将衬里面内部转角处的棱角锐边倒钝，内圆角R>2mm，外圆角R>3mm，减少应力，防止衬里层被锐角刺破。应尽量满足衬里工艺的要求。

　　模压成型

　　将需要模压的蝶阀零件放入模具中，送入加热炉内加温，加温到一定温度，如将氟塑料加热到290℃～370℃使其熔融，在7～12MPa压力下，使熔体充满模具、压实，冷至150℃脱模即待到制品。见工艺流程图。
